A Válvula de gaveta de aço fundidoé uma das válvulas de isolamento mais utilizadas em sistemas de tubulação industrial. Conhecido por sua durabilidade, resistência à pressão e excelente capacidade de vedação, é comumente aplicado nas indústrias de petróleo e gás, geração de energia, processamento petroquímico, tratamento de água e manufatura. Este guia explica como funcionam as válvulas gaveta de aço fundido, suas vantagens, componentes principais, critérios de seleção de materiais, requisitos de instalação, práticas de manutenção, problemas comuns e considerações de compra. Quer você seja engenheiro, gerente de compras, operador de planta ou técnico de manutenção, este artigo o ajudará a tomar decisões informadas e a maximizar a confiabilidade do sistema.

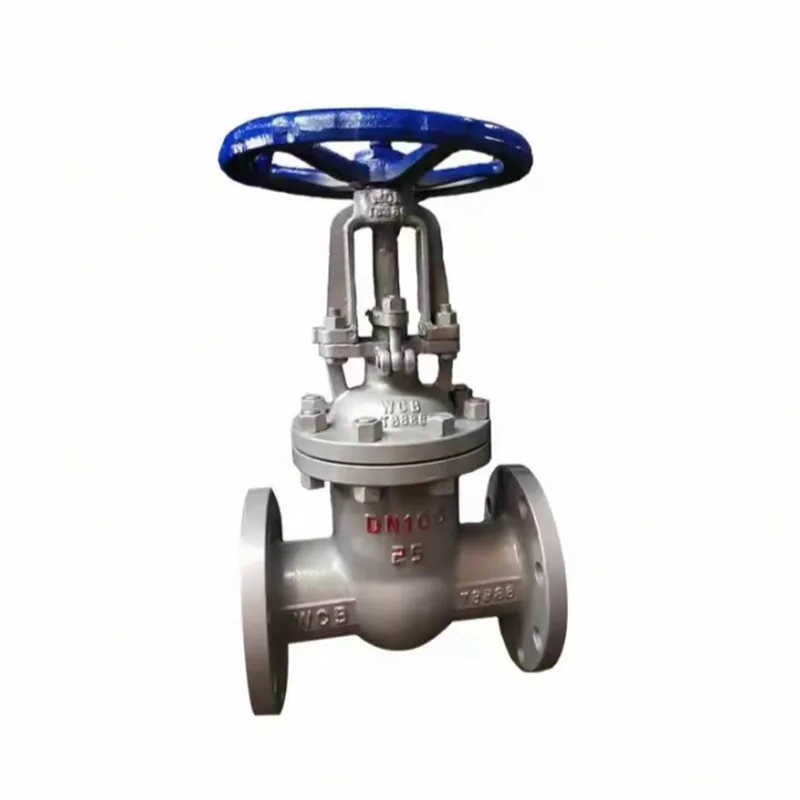

Uma válvula gaveta de aço fundido é uma válvula de movimento linear projetada principalmente para iniciar ou interromper o fluxo de fluido. Ao contrário das válvulas de estrangulamento, as válvulas gaveta operam levantando ou abaixando um disco em forma de gaveta dentro do corpo da válvula. Quando totalmente aberta, a comporta é completamente removida do caminho do fluxo, resultando em perda mínima de pressão.
O corpo da válvula é fabricado através de processos de fundição utilizando materiais de aço carbono, liga de aço ou aço inoxidável. Esta construção proporciona resistência excepcional e permite que a válvula resista a condições operacionais de alta pressão e alta temperatura.
As indústrias geralmente preferem válvulas gaveta de aço fundido porque elas combinam resistência mecânica, desempenho de fechamento confiável e longa vida útil em ambientes exigentes.
O princípio operacional é simples, mas altamente eficaz.
Como a comporta se move completamente para fora do caminho do fluxo quando aberta, a turbulência é minimizada e a queda de pressão permanece extremamente baixa.
As válvulas gaveta fornecem recursos de fechamento hermético, ajudando a evitar vazamentos mesmo em processos industriais críticos.
O caminho de fluxo desobstruído reduz significativamente as perdas de energia nos sistemas de tubulação.
A construção em aço fundido permite a operação sob condições de pressão desafiadoras comumente encontradas em instalações industriais.
Válvulas gaveta de aço fundido com manutenção adequada podem permanecer operacionais por décadas.
Essas válvulas funcionam de maneira confiável em ambientes de baixa e alta temperatura.
Eles podem ser integrados a atuadores pneumáticos, elétricos ou hidráulicos para controle automatizado de processos.
| Componente | Função |
|---|---|
| Corpo da válvula | Contém pressão e fluxo de fluido |
| Disco de portão | Bloqueia ou permite fluxo |
| Tronco | Transfere o movimento do atuador |
| Boné | Protege componentes internos |
| Anéis de assento | Fornece superfícies de vedação |
| Embalagem | Evita vazamento da haste |
| Volante/Atuador | Opera o movimento da válvula |
A seleção do material depende da pressão, temperatura, composição do fluido e exposição à corrosão.
| Material | Aplicação Típica | Vantagem |
|---|---|---|
| Aço Carbono WCB | Serviço industrial geral | Econômico |
| Liga de aço WC6 | Sistemas de alta temperatura | Resistência ao calor |
| CF8 Aço Inoxidável | Fluidos corrosivos | Resistência à corrosão |
| CF8M Aço Inoxidável | Processamento químico | Resistência química superior |
Os padrões de fabricação comuns incluem especificações API, ASME, ANSI, BS, DIN e ISO.
Válvulas gaveta de aço fundido são encontradas em quase todos os principais setores industriais.
Sua capacidade de fornecer isolamento confiável os torna indispensáveis onde quer que a segurança do processo e a continuidade operacional sejam críticas.
A seleção de uma válvula apropriada requer a avaliação de vários parâmetros técnicos.
| Fator de seleção | Por que é importante |
|---|---|
| Tipo de fluido | Determina a compatibilidade do material |
| Pressão Operacional | Determina a classe de pressão |
| Temperatura | Impacta a seleção de materiais |
| Tamanho da válvula | Afeta a capacidade de fluxo |
| Terminar conexão | Garante a compatibilidade do pipeline |
| Requisito de automação | Determina o tipo de atuador |
Ignorar esses fatores pode levar à falha prematura da válvula, vazamento, problemas de manutenção e tempo de inatividade dispendioso.
| Recurso | Válvula de gaveta | Válvula globo | Válvula de esfera |
|---|---|---|---|
| Capacidade de desligamento | Excelente | Excelente | Excelente |
| Resistência ao Fluxo | Muito baixo | Alto | Baixo |
| Serviço de limitação | Não recomendado | Excelente | Limitado |
| Sistemas de Grande Diâmetro | Excelente | Moderado | Bom |
A instalação adequada afeta diretamente a vida útil e o desempenho da válvula.
A manutenção de rotina ajuda a garantir confiabilidade a longo prazo.
| Problema | Possível causa | Solução |
|---|---|---|
| Vazamento no assento | Superfícies de vedação desgastadas | Reparar ou substituir assentos |
| Vazamento de haste | Deterioração da embalagem | Substitua a embalagem |
| Operação difícil | Corrosão ou detritos | Limpar e lubrificar |
| Corrosão Corporal | Ambiente agressivo | Atualizar materiais |
A tecnologia de válvulas industriais continua evoluindo junto com iniciativas de automação e digitalização.
As futuras válvulas gaveta de aço fundido provavelmente combinarão confiabilidade mecânica com monitoramento de condições em tempo real, melhorando a eficiência operacional e reduzindo os custos de manutenção.
Q1: Qual é o objetivo principal de uma válvula gaveta de aço fundido?
R: Seu objetivo principal é fornecer isolamento confiável de fluxo on-off com perda mínima de pressão.
Q2: Uma válvula gaveta de aço fundido pode ser usada para estrangulamento?
R: Não. As válvulas gaveta geralmente são projetadas para posições totalmente abertas ou totalmente fechadas.
Q3: Quais indústrias comumente usam válvulas de gaveta de aço fundido?
R: Indústrias de petróleo e gás, petroquímica, geração de energia, tratamento de água, processamento químico e manufatura.
Q4: Quanto tempo normalmente dura uma válvula gaveta de aço fundido?
R: Com manutenção adequada, muitas válvulas permanecem operacionais por 20 anos ou mais.
Q5: Qual é a diferença entre válvulas gaveta de aço fundido e aço forjado?
R: As válvulas de aço fundido são geralmente preferidas para tamanhos maiores, enquanto as válvulas de aço forjado são frequentemente selecionadas para tamanhos menores e aplicações de pressão extremamente alta.
P6: Com que frequência as inspeções devem ser realizadas?
R: As inspeções visuais devem ocorrer regularmente, enquanto os cronogramas de manutenção abrangentes dependem das condições de serviço.
Uma válvula gaveta de aço fundido continua sendo uma das soluções mais confiáveis para aplicações de isolamento industrial. Sua construção robusta, excelente desempenho de vedação, baixa resistência ao fluxo e adaptabilidade a condições operacionais adversas fazem dele a escolha preferida em vários setores. Compreender o projeto da válvula, as opções de materiais, os requisitos de instalação e os procedimentos de manutenção ajuda as organizações a maximizar a eficiência operacional e, ao mesmo tempo, minimizar o tempo de inatividade e os custos de propriedade.
À medida que os sistemas industriais se tornam cada vez mais complexos, selecionar um fabricante confiável torna-se tão importante quanto selecionar a especificação correta da válvula.
