OVálvula Borboleta Excêntrica Dupla, também conhecido comoválvula borboleta de duplo deslocamento, é uma válvula industrial de alto desempenho projetada para fechamento confiável, atrito reduzido e vida útil prolongada em aplicações exigentes. Em comparação com projetos concêntricos tradicionais, sua estrutura de deslocamento duplo minimiza o desgaste da sede e os requisitos de torque, tornando-o ideal para tratamento de água, HVAC, usinas de energia, petróleo e gás e indústrias químicas.
Neste guia abrangente, exploraremos como funcionam as válvulas borboleta excêntricas duplas, suas vantagens estruturais, especificações técnicas, tabelas de comparação de desempenho, diretrizes de seleção, práticas de manutenção e perguntas frequentes.

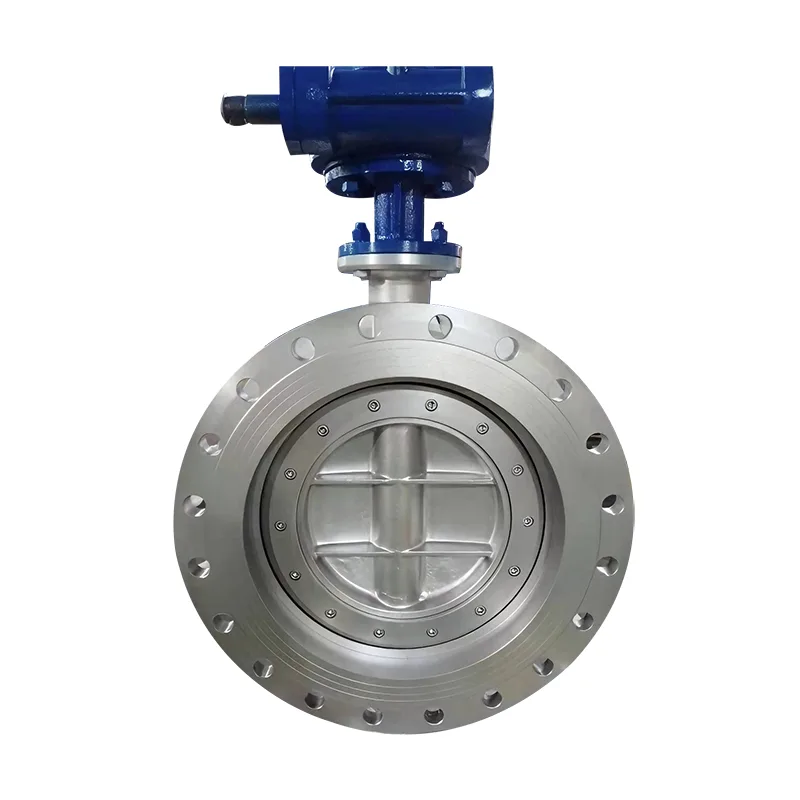

A Válvula Borboleta Excêntrica Duplaé uma válvula rotativa de um quarto de volta que incorpora dois deslocamentos em seu projeto estrutural. Esses deslocamentos reduzem significativamente o atrito entre o disco e a sede durante a operação, melhorando a confiabilidade da vedação e prolongando a vida útil.
Ao contrário das válvulas borboleta concêntricas, onde o eixo é centralizado dentro do disco e da tubulação, a válvula excêntrica dupla muda a posição do eixo de duas maneiras:
Este design inovador garante que o disco entre em contato com a sede apenas na fase final de fechamento, minimizando o desgaste e reduzindo o torque operacional.
O mecanismo de deslocamento duplo cria um movimento semelhante ao de um came durante a abertura e o fechamento. Quando a válvula começa a abrir:
Este movimento oferece vários benefícios operacionais:
Os principais componentes de uma válvula borboleta excêntrica dupla de alto desempenho incluem:
| Componente | Opções de materiais | Função |
|---|---|---|
| Corpo da Válvula | Ferro Fundido, Ferro Dúctil, Aço Carbono, Aço Inoxidável | Contenção de pressão |
| Disco | Aço inoxidável, bronze | Elemento de controle de fluxo |
| Assento | EPDM, NBR, PTFE, Metal | Interface de vedação |
| Haste | Aço inoxidável | Transmissão de torque |
O design suporta vedação bidirecional e pode ser combinado com atuadores elétricos, pneumáticos ou manuais, dependendo dos requisitos do sistema.
| Recurso | Válvula Concêntrica | Válvula Excêntrica Dupla |
|---|---|---|
| Fricção do assento | Alto | Baixo |
| Requisito de torque | Mais alto | Mais baixo |
| Vida útil | Moderado | Mais longo |
| Classificação de pressão | Médio | Mais alto |
Principais benefícios:
Para desenhos técnicos detalhados e opções de configuração, consulte a página do produto:Detalhes do produto da válvula borboleta excêntrica dupla.
As válvulas borboleta excêntricas duplas são amplamente utilizadas em:
Sua capacidade de lidar com grandes volumes de vazão com queda mínima de pressão os torna ideais para tubulações de grande diâmetro.
Ao selecionar uma válvula borboleta excêntrica dupla, considere:
Trabalhar com um fabricante experiente garante o dimensionamento adequado e a compatibilidade do material.
A manutenção preventiva prolonga significativamente a vida útil da válvula e garante um desempenho ideal.
Gongchuangestá comprometida em fornecer soluções de válvulas industriais de alto desempenho que atendam aos padrões internacionais de qualidade. Com equipamentos de fabricação avançados, processos rigorosos de inspeção de qualidade e suporte de engenharia personalizado, a Gongchuang fornece válvulas borboleta excêntricas duplas confiáveis para indústrias globais.
As válvulas excêntricas duplas usam dois deslocamentos para reduzir o atrito, enquanto as válvulas excêntricas triplas adicionam um terceiro ângulo de deslocamento para obter vedação metal com metal para aplicações de alta temperatura.
Sim, eles são projetados para classificações de pressão mais altas em comparação com projetos concêntricos.
Absolutamente. São compatíveis com atuadores elétricos e pneumáticos para sistemas de controle automatizados.
As indústrias de tratamento de água, petróleo e gás, geração de energia e HVAC geralmente os utilizam.
A Válvula Borboleta Dupla Excêntrica se destaca como uma solução confiável, durável e eficiente para modernos sistemas de controle de fluxo industrial. Seu design inovador de deslocamento reduz o atrito, melhora a vedação e reduz o torque operacional, tornando-o uma escolha preferida em vários setores.
Se você está procurando uma solução de válvula industrial de alta qualidade adaptada aos requisitos do seu projeto, a Gongchuang está pronta para ajudar. Nossa equipe de engenharia fornece orientação profissional, preços competitivos e entrega confiável.Contate-noshojepara discutir seu projeto de válvula e receber um orçamento personalizado.
